Urządzenie do badania wydajności hydrantów  zewnętrznych Hydro-Flow HF-01 - zestaw do badania wydajności hydrantów zewnętrznych, zestaw do badania hydrantów zewnętrznych

Zestaw do badania hydrantów zewnętrznych HYDRO-FLOW HF-01 oraz do serwisu hydrantów DN80-150 z manometrami w klasie 1.6

Urządzenie przeznaczone do pomiaru ciśnienia i wydajności hydrantów zewnętrznych DN80 - DN150. Zestaw do badania hydrantów zewnętrznych wykonany jest z wysokiej jakości materiałów odpornych na wysokie ciśnienie i wodą, co potwierdza certyfikat UDT. Zestaw do badania hydrantów Hydro-flow HF-01 jest urządzeniem, które pozwala precyzyjnie i dokładnie zbadać ciśnienie i wydajność hydrantów zewnętrznych.

Nasze urządzenie do badania hydrantów idealnie nadaje się do sprawdzania wydajności w przeglądach okresowych hydrantów czy w badaniach odbiorowych wydajności hydrantów zewnętrznych w instalacjach przekazywanych do użytkowania.

Zestaw do badania hydrantów zewnętrznych wyposażony jest w wysokiej klasy dokładności dysze pomiarowe o przebadanym i wyznaczonym laboratoryjnie współczynniku K oraz manometr kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie zewnętrznym jest precyzyjny i dokładny.


Urządzenie do badania wydajności hydrantów zewnętrznych hydro-flow HF-01 zbudowane jest z unikalnego korpusu oraz wyposażone jest w wysokiej klasy unikalne i precyzyjne dysze pomiarowe do badania wydajności hydrantów zewnętrznych.
Korpus urządzenia oraz dysze pomiarowe do badania hydrantów zewnętrznych pochodzą są naszej odlewni zlokalizowanej w Polsce.

Stosowane dysze pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Wartość współczynnika K dyszy pomiarowej jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia Hydro-flow HF-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu zewnętrznego o wysokiej dokładności.

Parametr K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.


 Wszystkie nasze urządzenia (urządzenia HC-01 i HF-01) są zbadane przez LABORATORIUM TELEMETRII i PRZEPŁYWU OKRĘGOWEGO URZĘDU MIAR W KRAKOWIE oraz posiadają ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR W KRAKOWIE, ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO oraz świadectwo ekspertyzy akredytowanego CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO.

JAKO JEDYNY PRODUCENT URZĄDZEŃ DO BADANIA WYDAJNOŚCI HYDRANTÓW POSIADAMY CERTYFIKACJE GŁÓWNEGO URZĘDU MIAR NA NASZE URZĄDZENIA (urządzenia HC-01 i HF-01) ORAZ OPINIE TECHNICZNE I ŚWIADECTWA EKSPERTYZY POLITECHNIKI KRAKOWSKIEJ, ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO oraz świadectwo ekspertyzy akredytowanego CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO.

Urządzenie pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Urządzenie do badania hydrantów Hydro-flow HF-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP. Urządzenie HF-01 posiada rekomendację STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Zawartość opakowania - Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01:

• korpus-kolektor DN52 ze stopu  z mosiądzu i aluminium odporny na ciśnienie 16 bar,
• manometr z rurką Bourdona  0-16 bar, kl. 1,6 - przyłącz dolny, konstrukcja EN 837-1 (1 szt.),
• przełączniki 75/52 (1 szt.),
• 4 sztuki - wzorcowane dysze pomiarowe DN21 Q= 5 dm³/s, DN25 Q= 10 dm³/s, DN30 Q= 15 dm³/s, DN34 Q= 20dm³/s.
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• ŚWIADECTWO KONTROLI METROLOGICZNEJ z odniesieniem do manometru i przepływomierza wzorcowanego w laboratoriach akredytowanych przez PCA i Okręgowym Urzędzie Miar w Krakowie,
• świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-flow HF-01,
• opinia techniczna Politechniki Krakowskiej,

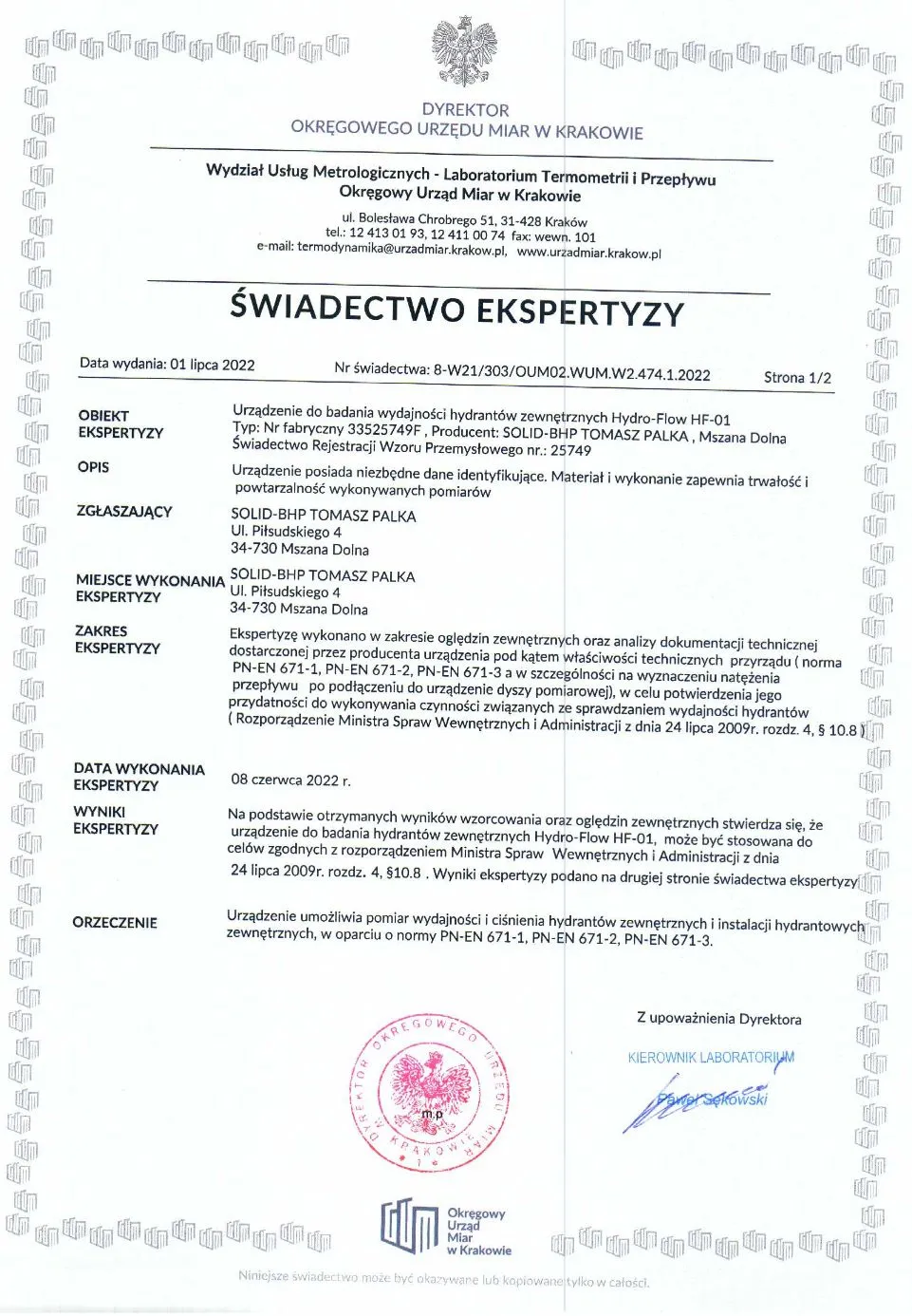

• ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR,
• ATEST PZH -Atest PZH nr B.BK.60110.1133.2022 dotyczy zestaw do badania hydrantów wewnętrznych i zewnętrznych Hydro-check HC-01 i hydro-flow HF-01. Urządzenie HF-01 wchodzi skład zestawu objętego atestem PZH.
• CERTYFIKAT CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO,
• certyfikat autoryzacji,
• Solidna skrzynka na urządzenie wykonana z ABS i Poliwęglanu oraz polimerów o podwyższonej wytrzymałości. Solidna ergonomiczna rączka z aluminium. Skrzynka wyposażona z organizer.

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01 objęte jest 36 miesięczną gwarancją Producenta.

Układ pomiarowy HF-01 jest tak skalibrowany, że dla zastosowanych dysz pomiarowych przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DN21: 5 l/s (0.1 MPa, 1.0 bar)
Dysza pomiarowa DN25: 10 l/s
Dysza pomiarowa DN30: 15 l/s
Dysza pomiarowa DP34: 20 l/s

Urządzenie pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
