Urządzenie do badania wydajności hydrantów wewnętrznych Hydro-check HC-01

Tester hydrantów wewnętrznych HYDRO-CHECK HC-01 do serwisu hydrantów DN25-33-52 z manometrami glicerynowymi z stali nierdzewnej w klasie 1.6

Urządzenie przeznaczone do pomiaru ciśnienia i wydajności hydrantów wewnętrznych DN 25, DN 33 oraz DN 52 i ZH 52. Urządzenie wykonane jest z wysokiej jakości materiałów odpornych na wilgoć oraz wodę. Zestaw do badania hydrantów Hydro-check HC-01 jest urządzeniem, które pozwala precyzyjnie i dokładnie zbadać ciśnienie i wydajność hydrantów wewnętrznych.

Nasze urządzenie idealnie nadaje się do sprawdzania wydajności w przeglądach okresowych hydrantów czy w badaniach odbiorowych wydajności hydrantów wewnętrznych w obiektach przekazywanych do użytkowania.

Urządzenie wyposażone jest w wysokiej klasy dysze pomiarową multiFLOW o przebadanych i wyznaczonych laboratoryjnie współczynnikach K oraz manometr glicerynowy kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie wewnętrznym jest precyzyjny i dokładny.


Urządzenie do badania wydajności hydrantów wewnętrznych hydro-check HC-01 zbudowane jest z unikalnego korpusu oraz wyposażone jest w wysokiej klasy unikalne i precyzyjne dysze pomiarowe do badania wydajności hydrantów wewnętrznych.
Korpus urządzenia oraz dysze pomiarowe do badania hydrantów wewnętrznych pochodzą są naszej odlewni zlokalizowanej w Polsce.


Wartość współczynnika K dyszy pomiarowej multiFLOW jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia hydro-check HC-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu wewnętrznego o wysokiej dokładności.

Parametr K dyszy pomiarowej multiFLOW posiada udokumentowaną wartość w postaci dokumentacji wydanej przez wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ oraz GŁÓWNY URZĄD MIAR.

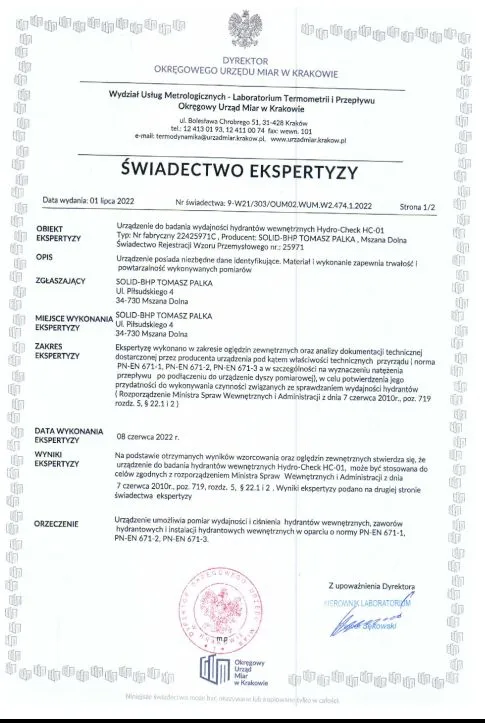

 Wszystkie nasze urządzenia są zbadane przez LABORATORIUM TELEMETRII i PRZEPŁYWU OKRĘGOWEGO URZĘDU MIAR W KRAKOWIE oraz posiadają ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR W KRAKOWIE oraz ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO.

JAKO JEDYNY PRODUCENT URZĄDZEŃ DO BADANIA WYDAJNOŚCI HYDRANTÓW POSIADAMY CERTYFIKACJE GŁÓWNEGO URZĘDU MIAR NA NASZE URZĄDZENIA ORAZ OPINIE TECHNICZNE I ŚWIADECTWA EKSPERTYZY POLITECHNIKI KRAKOWSKIEJ oraz ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO.

Stosowane dysze pomiarowe produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Urządzenie Hydro-check HC-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP. Urządzenie HC-01 posiada rekomendację STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Stosowany w urządzeniu manometr posiada udokumentowaną poprawność wyniku w postaci następującej dokumentacji:

- świadectwo wzorcowania manometru PCA/GUM wydane przez SOLID-BHP lab.

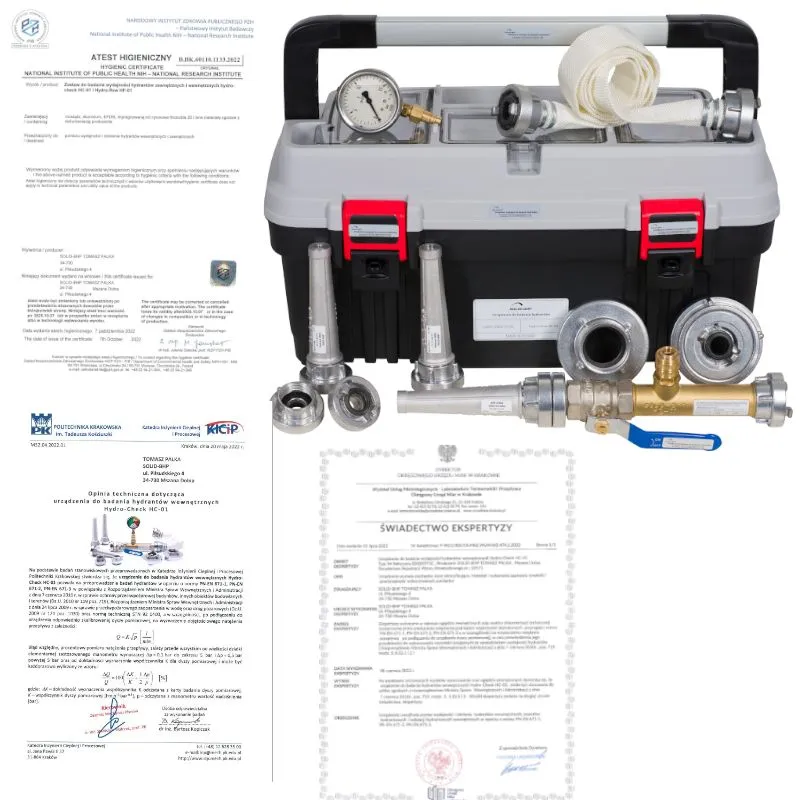

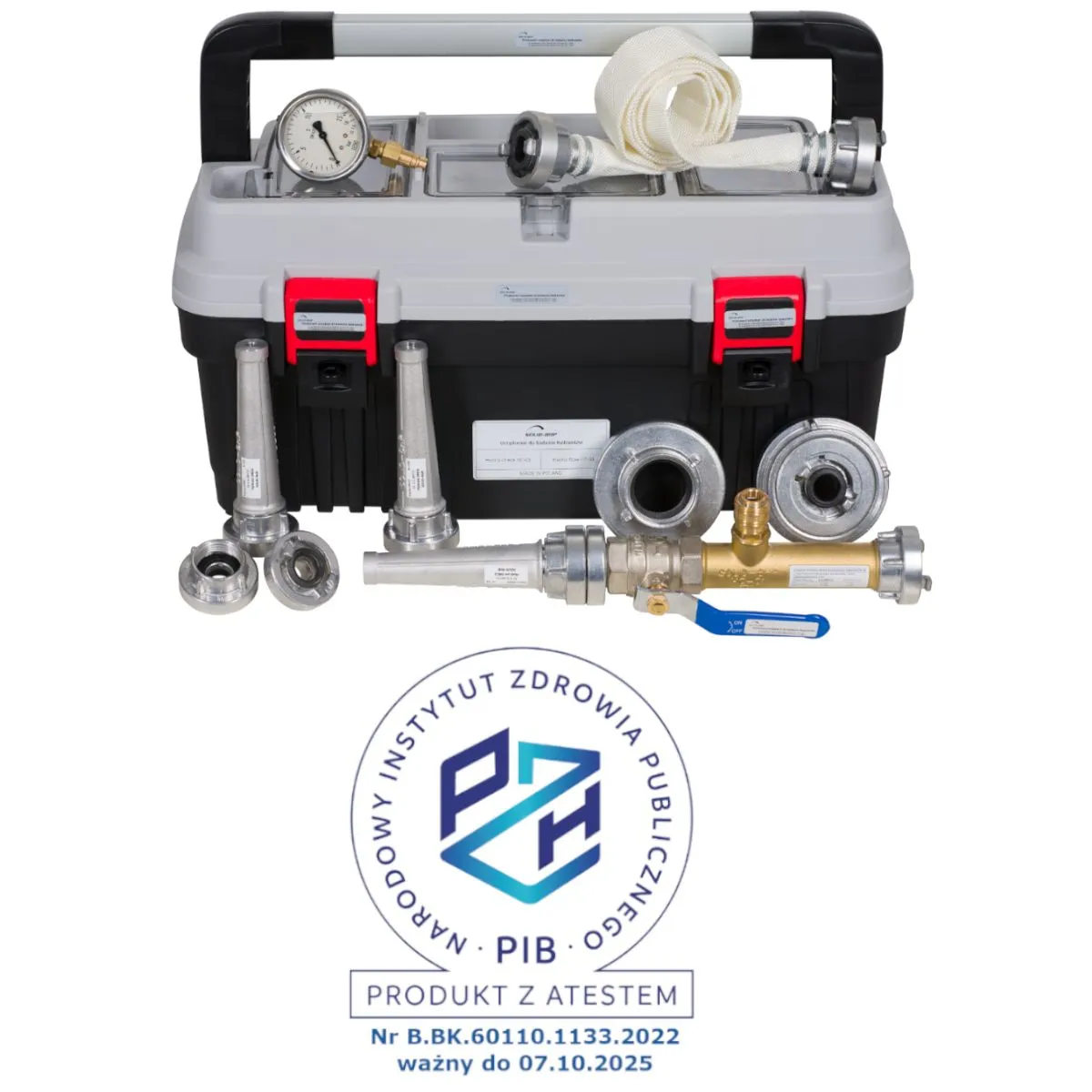

Zawartość opakowania - Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01:

• korpus-kolektor DN25 ze stopu  z mosiądzu i aluminium odporny na ciśnienie 16 bar,
• manometr glicerynowy z rurką Bourdona (fi 63 mm) 0-16 bar, kl. 1,6 - przyłącz dolny ,obudowa ze stali nierdzewnej, konstrukcja EN 837-1 (1 szt.),
• nasada aluminiowa DN25 GW (1 szt.),
• nasada aluminiowa DN 25 GZ ( 1 szt.),
• wąż płasko składany powlekany z zewnątrz, dodatkowo z wzmocniona wkładka osłonowa wewnątrz, kolor pomarańczowy lub biały (brak możliwości wyboru), długość ok. 1,4 m,
• przełączniki 25/52 (1 szt.),
• Dysza pomiarowa DP multiFLOW - 5 regulacji współczynnika K: DP multiFLOW K42 -1.0 dm3/s, DP multiFLOW K45 -1.06 dm3/s,  DP multiFLOW K64 -1.5 dm3/s, DP multiFLOW K85 -2.0 dm3/s, DP multiFLOW K106 -2.5 dm3/s.
• nasada DN52 GW 1 1/2 cala ( 1 szt.),
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• świadectwo wzorcowania manometru PCA/GUM ( wydane przez laboratorium SOLID-BHP LAB),
• certyfikat autoryzacji,
• opinia techniczna Politechniki Krakowskiej,
• ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR,
• karty badania dyszy pomiarowej,
• ŚWIADECTWO WZORCOWANIA
• Atest PZH,
• Solidna skrzynka na urządzenie wykonana z ABS i Poliwęglanu oraz polimerów o podwyższonej wytrzymałości. Solidna ergonomiczna rączka z aluminium. Skrzynka wyposażona z organizer.

- elektroniczny tester hydrantów FLOW TEST FT-01
- elektroniczny tester hydrantów FLOW TEST FT-02
- elektroniczny tester hydrantów FLOW TEST FT-03+aplikacja smartSOLID

- osłona gumowa manometru,
- aplikacja smartSOLID,
- program komputerowy hydroserwis.

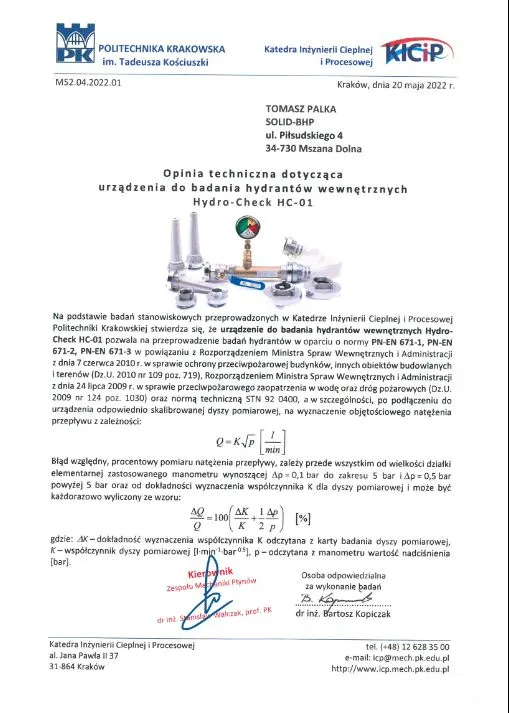

Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.


Urządzenie do badania hydrantów wewnętrznych Hydro-check HC-01 objęte jest 36 miesięczną gwarancją Producenta.



Układ pomiarowy HC-01 jest tak zaprojektowany i skalibrowany, że dla zastosowanej dyszy pomiarowej DP multiFLOW  przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

DP multiFLOW K42 -1.0 dm3/s,
DP multiFLOW K45 -1.06 dm3/s,
DP multiFLOW K64 -1.5 dm3/s,
DP multiFLOW K85 -2.0 dm3/s,
DP multiFLOW K106 -2.5 dm3/s.

Urządzenie HC-01 pozwala wykonać pomiar wydajności i ciśnienia hydrantu wewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

Na prezentowany sprzęt pomiarowy Hydro-check HC-01 nie jest wymagany certyfikat CNBOP, gdyż jest to urządzenie pomiarowe, a nie podręczny sprzęt gaśniczy.

Podstawa prawna:
1. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania.

W myśl tych przepisów wyroby służące zapewnieniu bezpieczeństwa publicznego lub ochronie życia i zdrowia wprowadzane do użytkowania w jednostkach ochrony przeciwpożarowej (tj. PSP, OSP, inne wymienione w art. 15 ustawy o ochronie przeciwpożarowej z dnia 24 sierpnia 1991 r.2 ) oraz wykorzystywane przez te jednostki do alarmowania o pożarze lub innym zagrożeniu oraz do prowadzenia działań ratowniczych, a także podręczny sprzęt gaśniczy mogą być stosowane wyłącznie po uzyskaniu dopuszczenia do użytkowania.
