Urządzenie i sprzęt do badania hydrantów  zewnętrznych Hydro-Flow HF-01+kolano kierunkowe na koronie obrotowej

Tester hydrantów zewnętrznych, HYDRO-TESTER hydrantów zewnętrznych.T ester wydajności hydrantów zewnętrznych.

Urządzenie i sprzęt przeznaczone do pomiaru ciśnienia i wydajności hydrantów zewnętrznych DN80 - DN150. Urządzenie wykonane jest z wysokiej jakości materiałów odpornych na wilgoć oraz wodę. Zestaw do badania hydrantów Hydro-flow HF-01 jest urządzeniem, które pozwala precyzyjnie i dokładnie zbadać ciśnienie i wydajność hydrantów zewnętrznych.

Nasze urządzenie idealnie nadaje się do sprawdzania wydajności w przeglądach okresowych hydrantów czy w badaniach odbiorowych wydajności hydrantów zewnętrznych w instalacjach przekazywanych do użytkowania.

Sprzęt do badania hydrantów wyposażony jest w wysokiej klasy dokładności dysze pomiarowe o przebadanym i wyznaczonym laboratoryjnie współczynniku K oraz manometr glicerynowy kl. 1,6 dzięki temu pomiar wydajności i ciśnienia w badanym hydrancie zewnętrznym jest precyzyjny i dokładnie.

Stosowane dysze pomiarowe oraz korpusy produkowane są w naszych odlewniach z zachowaniem wysokiej dokładności wymiarów i kształtów. Dysze pomiarowe produkowane przez naszą firmę wytwarzane są zgodnie z normą ISO 2768-1 oraz w klasie tolerancji m.


Wartość współczynnika K dyszy pomiarowej jest wyznaczona i obliczona laboratoryjne dla danej konfiguracji urządzenia Hydro-flow HF-01, co pozwala uzyskać wyniki wydajności i ciśnienia hydrantu zewnętrznego o wysokiej dokładności.

Parametr K dyszy pomiarowej posiada udokumentowaną wartość w postaci dokumentacji wydanej przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

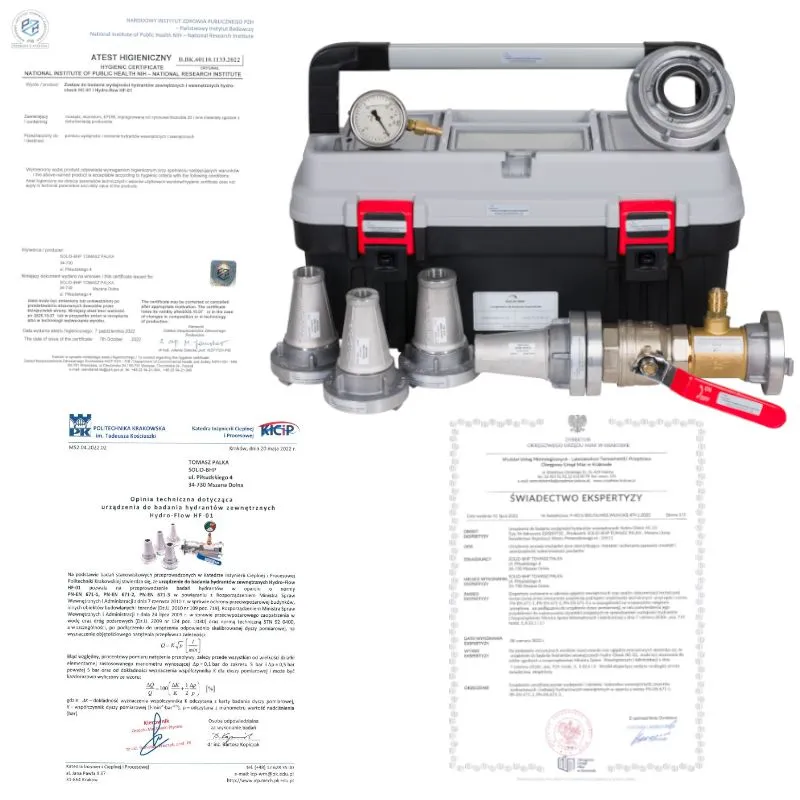

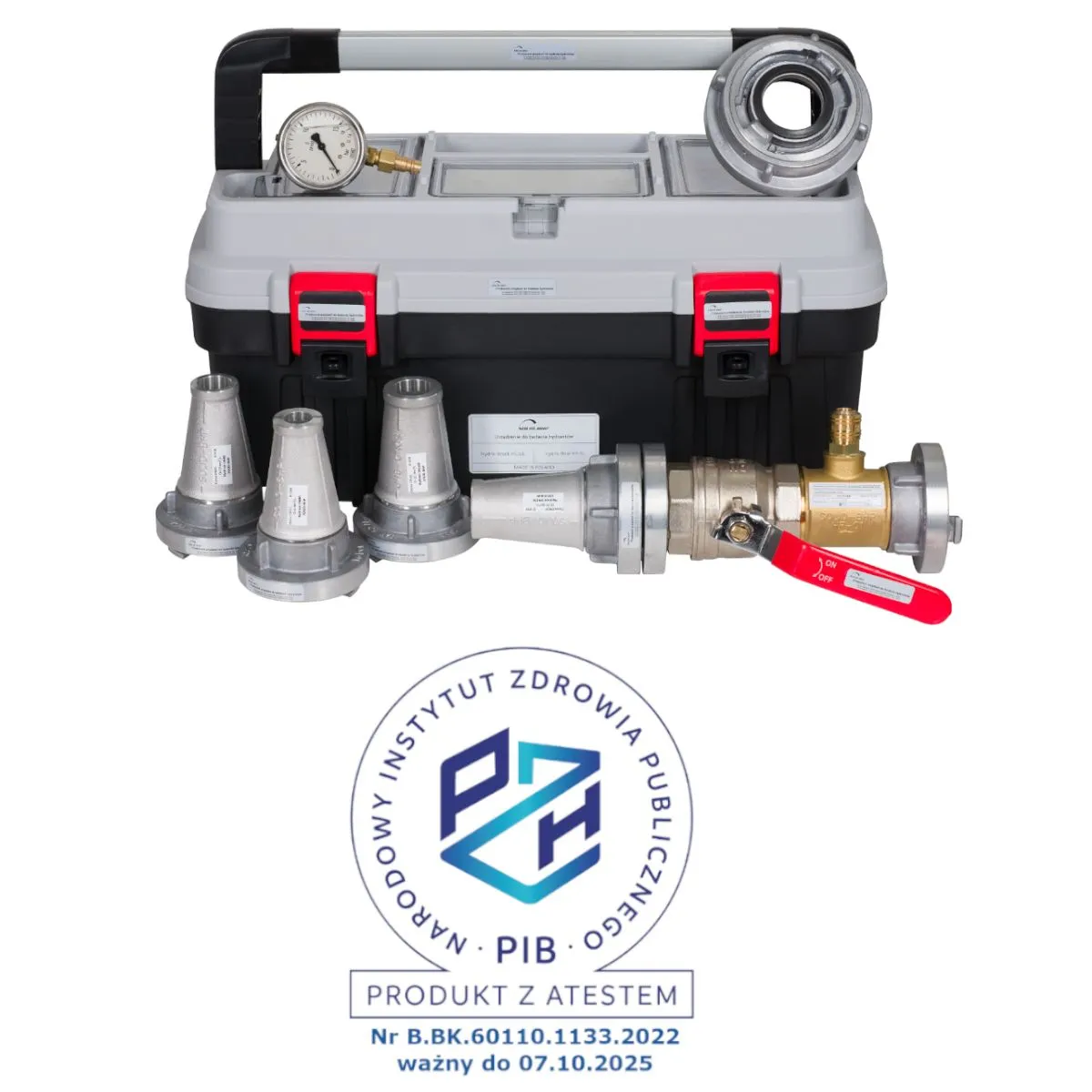

 Wszystkie nasze urządzenia ( urządzenie HC-01 i HF-01) są zbadane przez LABORATORIUM TELEMETRII i PRZEPŁYWU OKRĘGOWEGO URZĘDU MIAR W KRAKOWIE oraz posiadają ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR W KRAKOWIE oraz ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO.

JAKO JEDYNY PRODUCENT URZĄDZEŃ DO BADANIA WYDAJNOŚCI HYDRANTÓW POSIADAMY CERTYFIKACJE GŁÓWNEGO URZĘDU MIAR NA NASZE URZĄDZENIA ( urządzenie HC-01 i HF-01) ORAZ OPINIE TECHNICZNE I ŚWIADECTWA EKSPERTYZY POLITECHNIKI KRAKOWSKIEJ, ATEST PZH NARODOWEGO INSTYTUTU ZDROWIA PUBLICZNEGO oraz świadectwo ekspertyzy akredytowanego CENTRALNEGO LABORATORIUM URZĘDU DOZORU TECHNICZNEGO.

Urządzenie pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Urządzenie Hydro-flow HF-01 zostało zarejestrowane w URZĘDZIE PATENTOWYM RP oraz posiada REKOMENDACJE STOWARZYSZENIA POŻARNIKÓW POLSKICH.

Stosowany w urządzeniu manometr glicerynowy o klasie dokładności kl. 1,6 posiada udokumentowaną poprawność wyniku w postaci następującej dokumentacji:

- świadectwo wzorcowania manometru PCA/GUM wydane przez SOLID-BHP lab.

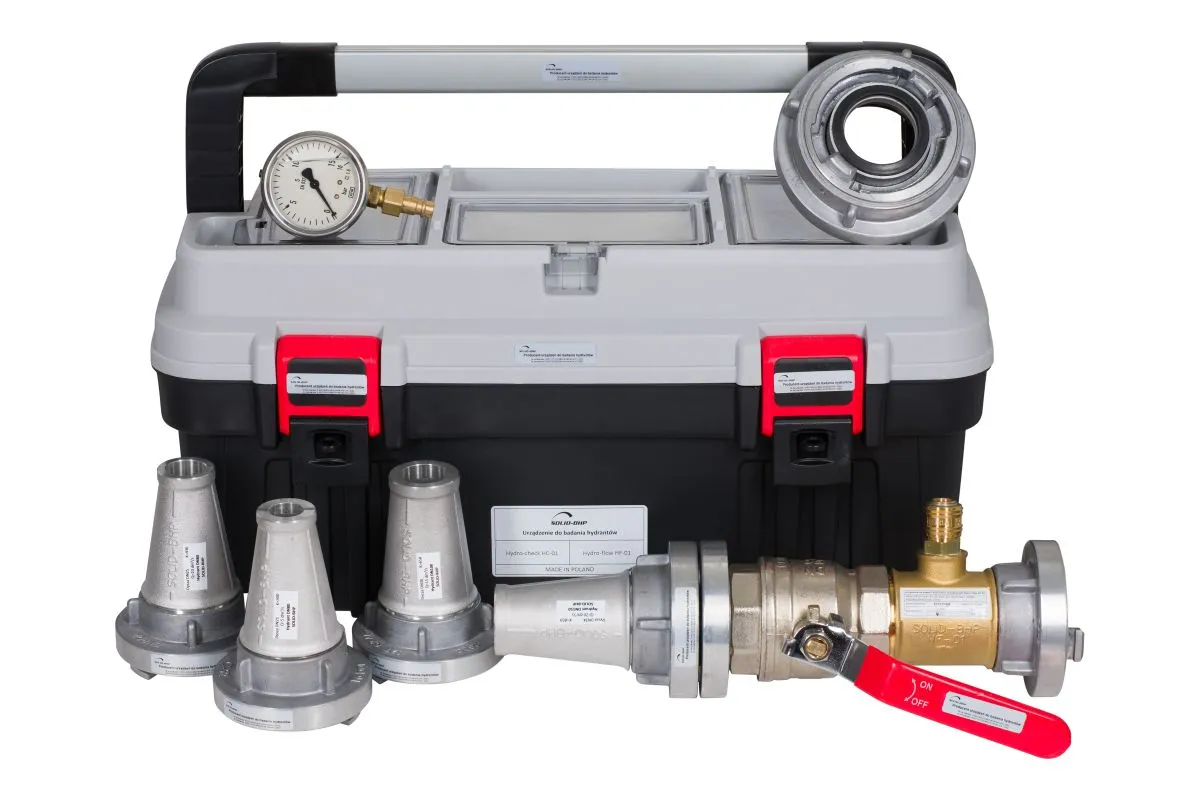

Zawartość opakowania - Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01:

• korpus-kolektor DN52 ze stopu  z mosiądzu i aluminium odporny na ciśnienie 16 bar,
• manometr z rurką Bourdona  0-16 bar, kl. 1,6 - przyłącz dolny, konstrukcja EN 837-1 (1 szt.),
• przełączniki 75/52 (1 szt.),
• 4 sztuki - wzorcowane dysze pomiarowe DP21 Q= 5 dm³/s, DP25 Q= 10 dm³/s, DP30 Q= 15 dm³/s, DP34 Q= 20dm³/s.
• instrukcja obsługi urządzenia,
• karta wydajności dysz pomiarowych,
• deklaracja producenta,
• ŚWIADECTWO KONTROLI METROLOGICZNEJ z odniesieniem do manometru i przepływomierza wzorcowanego w laboratoriach akredytowanych przez PCA i Okręgowym Urzędzie Miar w Krakowie,
• świadectwo sprawdzenia manometru wydane przez producenta urządzenia Hydro-flow HF-01,
• opinia techniczna Politechniki Krakowskiej,
• ŚWIADECTWO EKSPERTYZY GŁÓWNEGO URZĘDU MIAR,
• certyfikat autoryzacji,
• Solidna skrzynka na urządzenie wykonana z ABS i Poliwęglanu oraz polimerów o podwyższonej wytrzymałości. Solidna ergonomiczna rączka z aluminium. Skrzynka wyposażona z organizer.

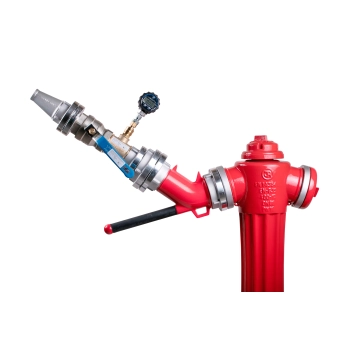

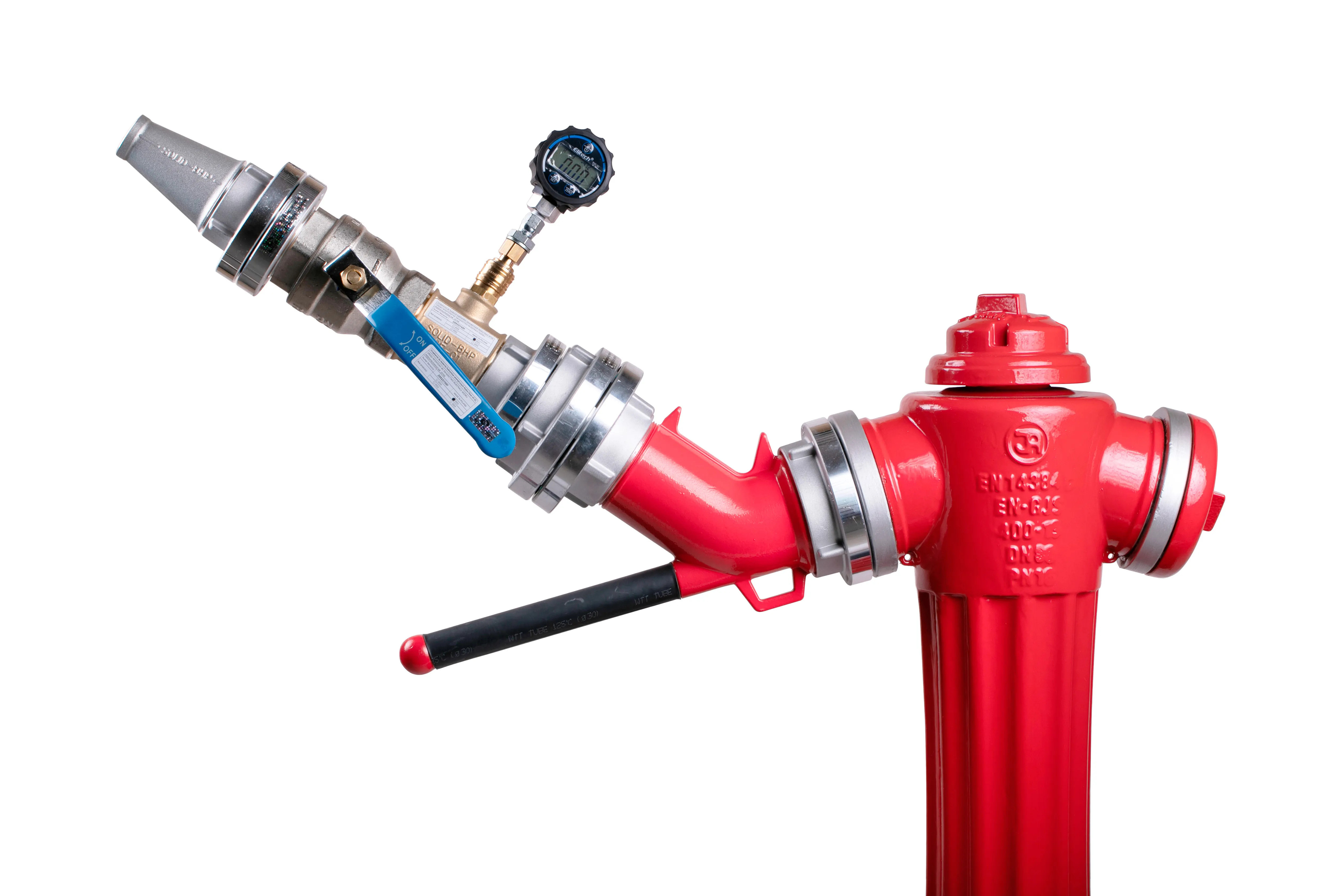

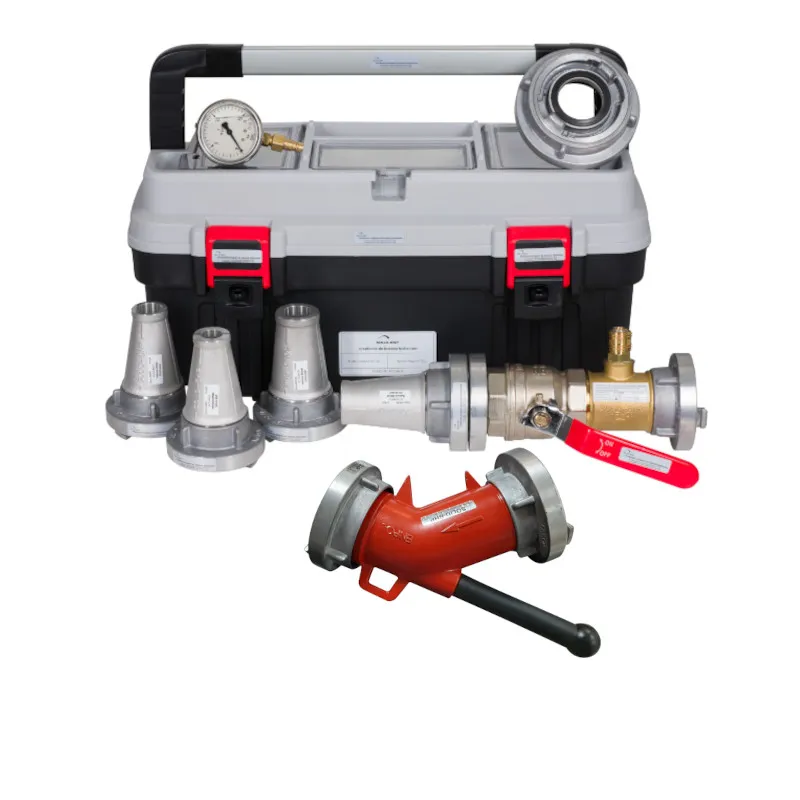

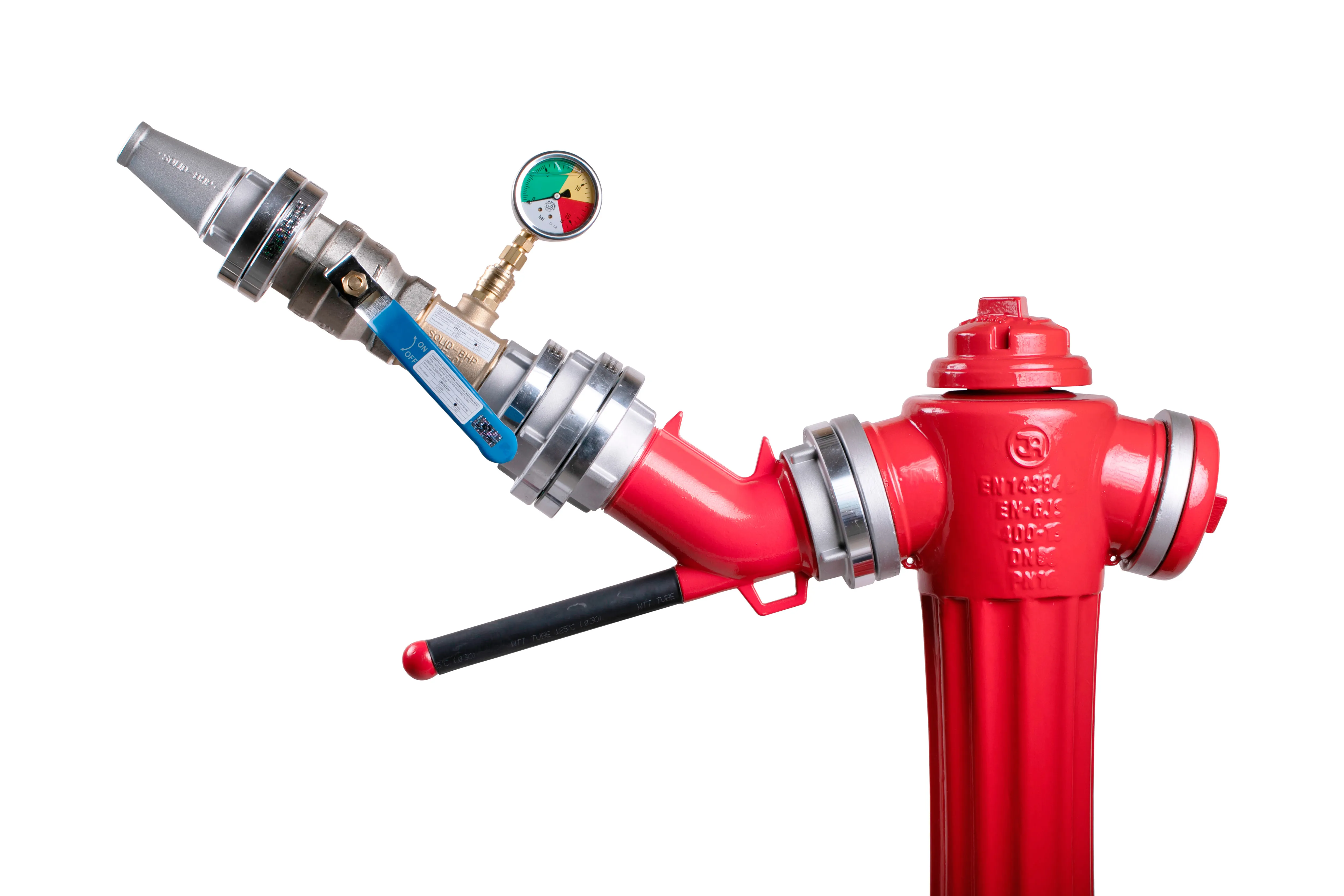

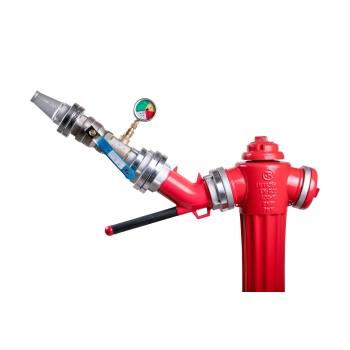

• kolano kierunkowe na koronie obrotowej.



Urządzenie posiada opinie techniczną LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.

Urządzenie do badania hydrantów zewnętrznych Hydro-flow HF-01 objęte jest 36 miesięczną gwarancją Producenta.

Układ pomiarowy HF-01 jest tak skalibrowany, że dla zastosowanych dysz pomiarowych przy ciśnieniu nominalnym 0,2 MPa (2 bary) generuje następujące wydajności Q:

Dysza pomiarowa DP21: 5 l/s (0.1 MPa, 1.0 bar)
Dysza pomiarowa DP25: 10 l/s
Dysza pomiarowa DP30: 15 l/s
Dysza pomiarowa DP34: 20 l/s

Urządzenie pozwala wykonać pomiar wydajności i ciśnienia hydrantu zewnętrznego w oparciu o normy PN-EN 671-1:2012, 671-3:2002, 671-2:2012 i PN-B-02865:1997 oraz o Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
